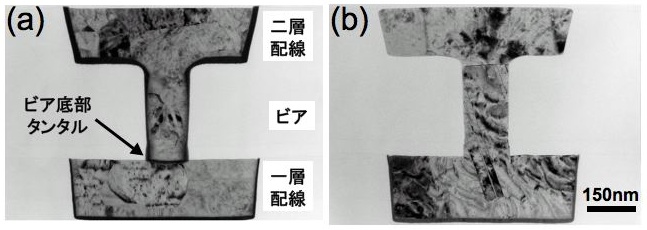

| ＜プレス発表＞ Ｃｕ-Ｍｎ合金を用いた自己形成拡散バリア相の開発に成功 2005年6月28日(NHK)、2005年6月29日(日経産業新聞、読売新聞、河北新報)、日経マイクロデバイス７月号 45nm世代以降のLSI配線において、工程数が短縮できデバイス特性と信頼性をともに向上できる新規銅配線材料とそのプロセスの開発に成功した。配線材料に銅マンガン合金（CuMn合金）を用いることで、配線と層間絶縁膜との界面に極薄（2nm）バリア層を自己形成し、実際のデバイス配線構造において実証した。その結果、配線抵抗を純銅レベルまで低減できた。また、ビア底部にバリア層がないためビア抵抗が５０％低減し、断線寿命が4倍以上向上した。 新しく開発された合金とプロセスを用いることによって、45nm対応の高性能・高信頼性配線が実現できるだけでなく、バリア層に高価な金属材料を用いる必要がないこと、バリア層形成工程を省略できること、現状のプロセス装置に適用可能であること、45nm以前の配線にも適用できること、などコスト的にも多くのメリットが期待できる。これによって微細化に伴う配線抵抗の上昇と配線不良の問題点が一気に解決でき、45nm世代の実用化が加速するとみられる。 |
|
